جک پارکینگ یال | مشخصات، عیبهای رایج و تعمیر
هانیه ولک- 28 مرداد 1405
- 8 بازدید
جک پارکینگ یال در ردهٔ میانی بازار ایران جا افتاده و بیشتر روی دربهای لولایی ساختمانهای مسکونی دیده میشود. چیزی که در تعمیر این برند بیش از هر چیز اهمیت دارد یک جملهٔ ساده است: تقریباً همهٔ نیرویی که درب میگیرد و پس میدهد، از یک گیربکس حلزونی کوچک عبور میکند.
این صفحه راهنمای فنی و تعمیری است، نه فهرست فروش. اگر جک یال دارید و رفتارش عوض شده، جدول نشانهها و مسیر تشخیص همان چیزی است که لازم دارید. تعمیر و سرویس این برند بخشی از کار پادُرا است.
گیربکس حلزونی؛ جایی که سرنوشت جک یال تعیین میشود
یال یک جک بازویی الکترومکانیکی است. موتور تکفاز با دور بالا میچرخد و یک حلزون فولادی این دور را روی چرخدندهٔ برنجی پیاده میکند تا بازوی مفصلدار آرام و پرقدرت حرکت کند. روغن تحت فشار در کار نیست، پس نشتی هیدرولیکی هم وجود ندارد و در عوض تمام بار روی همان جفت دنده مینشیند.
این ساختار یک ویژگی دارد که بیشتر خرابیها را توضیح میدهد: حلزون و چرخدنده در حالت خاموش قفل میمانند. یعنی وقتی درب بسته است و کسی به آن تکیه میدهد یا باد آن را میکشد، آن نیرو جایی برای رفتن ندارد جز دندانهٔ چرخ برنجی. جک یالی که روی درب آرام و سرپوشیده بسته شده سالها بیصدا کار میکند؛ همان جک روی دربی که در مسیر جریان هوای پارکینگ است، خیلی زودتر لق میشود.

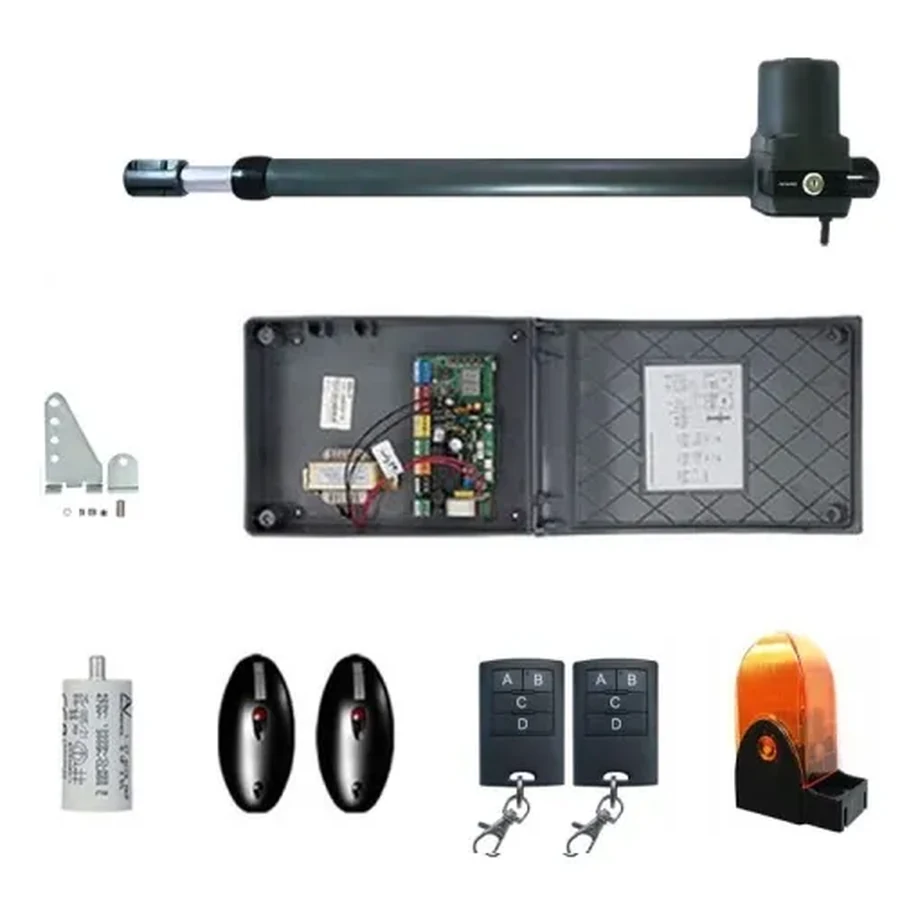

روی درب دولنگه دو جک از یک برد فرمان تغذیه میشوند و فتوسل، ریموت و فلاشر جدا تهیه میشوند. بخش بزرگی از تماسهایی که با عنوان «جک خراب شده» ثبت میشود، در عمل به همین اجزای جانبی برمیگردد و نه به موتور — تفاوتی که هم در زمان کار و هم در هزینه دیده میشود.
جدول مشخصات جک پارکینگ یال
| مشخصه | مقدار |
|---|---|
| نوع موتور | الکترومکانیکی تکفاز |
| ولتاژ کاری | ۲۲۰ ولت |
| ظرفیت هر لنگه | حدود ۳۰۰ تا ۳۵۰ کیلوگرم |
| حداکثر طول هر لنگه | تا حدود ۲٫۵ متر |
| سیستم ایمنی | فتوسل و تشخیص مانع |
| خلاصکن اضطراری | دارد |
| کاربری مناسب | درب پارکینگ مسکونی با تردد متوسط |
| امکانات جانبی | پشتیبانی از ریموت و باتری پشتیبان |
عدد ظرفیت را باید طوری خواند که در کاتالوگ ننوشتهاند: این سقف برای لنگهای است که لولایش روان میچرخد، کج نشده و لبهاش به کف نمیساید. روی دربی که با دست هم باید هلش داد، جک در هر چرخه در مرز توان خودش کار میکند. اولین قطعهای که در این حالت کم میآورد خازن راهانداز است و ساکن معمولاً نتیجه میگیرد خازن بیکیفیت بوده. خازن بیگناه است؛ فقط دارد کاری را انجام میدهد که از توانش بیرون است.
کدام مدل یال روی کدام درب
مدلهای یال در توان موتور، طول کورس بازو و ظرفیت تردد روزانه با هم فرق دارند. برای انتخاب، دو چیز از بقیه تعیینکنندهتر است: طول لنگه و تعداد باز و بسته شدن در شبانهروز.
تعداد تردد را معمولاً دستکم میگیرند. موتور تکفاز این رده برای کار متناوب ساخته شده، نه پیوسته؛ بین دو چرخه باید فرصت خنک شدن داشته باشد. در ساختمانی که از هفت تا نه صبح درب پشت سر هم کار میکند، بدنهٔ موتور تا ظهر گرم میماند. انتخاب مدل کوچکتر در چنین جایی باعث نمیشود جک کار نکند — باعث میشود خازن و گریس گیربکس، هر دو، خیلی زودتر از موعد تمام شوند.
یک آزمون ساده هم هست که هیچ ابزاری نمیخواهد: خلاصکن را آزاد کنید، لنگه را در میانهٔ مسیر رها کنید و ببینید سر جایش میماند یا خودش به یک سمت میرود. لنگهای که خودش میچرخد یعنی ستون یا لولا از شاقول خارج شده و جک باید در یکی از دو جهت همیشه وزن اضافه را بکشد. این عدم تعادل در هیچ کاتالوگی نیست، ولی تفاوت بین جکی که ده سال کار میکند و جکی که سه ساله ناله میکند، معمولاً همین است.
درب دولنگه: دو جک، دو رفتار متفاوت
روی درب دولنگه، دو جک یال از یک برد کار میکنند ولی هیچوقت دو دستگاه یکسان نیستند. لنگهای که لبهٔ همپوشان دارد باید دیرتر بسته شود و زودتر باز شود؛ این تأخیر روی برد تنظیم میشود و اگر روی مقدار کارخانه مانده باشد، هر بار بسته شدن یک برخورد کوچک به هر دو گیربکس میدهد.
نکتهٔ مخصوص یال این است که دو موتور، دو خازن جدا دارند و این دو به یک اندازه پیر نمیشوند. طرفی که لنگهٔ سنگینتر یا لولای خشکتر را میکشد زودتر افت میکند و ساکن آن را به شکل «یک طرف کند شده» میبیند. پس در سرویس، خازن هر دو موتور جدا سنجیده میشود؛ و وقتی یکی تعویض میشود، تعویض همزمان طرف دیگر هم کار منطقیتری است، چون هر دو یک عمر و یک تعداد کارکرد پشت سر دارند.
سومین چیزی که در درب دولنگهٔ یال اهمیت دارد، نقطهٔ توقف است. اگر لیمیت طوری تنظیم شود که لنگهها با فشار به هم برسند، موتور در لحظهٔ توقف زیر بار میماند. آن چند ثانیه از بیرون دیده نمیشود ولی در طول سالها سیمپیچ را فرسوده میکند. تنظیم درست این است که لنگهها با تماس آرام بایستند و نگهداشتن درب در حالت بسته با قفل برقی انجام شود، نه با گیربکس.
نشانه، علت محتمل، اقدام مؤثر
| نشانه | علت محتمل | چه باید کرد |
|---|---|---|
| موتور هوم میکند و بدنه گرم میشود ولی بازو تکان نمیخورد | افت ظرفیت خازن راهانداز | خازن با برق قطع سنجیده و با همان ظرفیت اسمی تعویض شود |
| درب باز میشود ولی بسته شدنش وسط راه لغو میشود | فتوسل ناهمراستا یا شیشهٔ گردگرفته | فرستنده و گیرنده تمیز و با علامت روی دیوار دوباره هممحور شوند |
| لنگهای که همیشه اول میبست، حالا دوم میبندد | افت خازن همان طرف، یا خشک شدن لولای همان ستون | اول هر دو لنگه با دست مقایسه شوند، بعد دو خازن جدا اندازهگیری شوند |
| حرکت روان است ولی در دو سه سانتیمتر آخر ضربه میزند | لیمیت دیر عمل میکند و کاهش سرعت انتهایی فعال نیست | لیمیت کمی زودتر برده و کاهش سرعت انتهایی روی برد فعال شود |
| زوزه یا سوت از بدنهٔ جک، بلندتر در نیمهٔ اول مسیر | گریس گیربکس خشک یا آلوده به براده شده | گیربکس باز، تمیز و با گریس مناسب پر شود؛ دندهٔ ساییده تعویض شود |
| ریموت فقط از فاصلهٔ چند متری جواب میدهد | آنتن گیرنده داخل جعبهٔ فلزی مانده یا کنار کابل تغذیه افتاده | آنتن آزاد و بیرون از جعبه و دور از کابل برق قرار بگیرد؛ کوتاه کردنش هم بُرد را کم میکند |
| بعد از بارندگی تا خشک شدن هوا بیواکنش میماند | نفوذ رطوبت به جعبهٔ برد یا محل اتصال فتوسل | واشر درپوش تعویض و ورود کابل از پایین یا با حلقهٔ آویز اجرا شود |
| درب فقط با کلید دیواری کار میکند | کد ریموت از حافظهٔ گیرنده پاک شده یا باتری افت کرده | اول باتری، بعد لرن دوبارهٔ ریموت روی گیرنده |
مسیر تشخیص؛ از بیرون به داخل
این ترتیب از دورترین نقطه به موتور شروع میشود و به گیربکس ختم میشود. در بیشتر موارد کار پیش از مرحلهٔ هفتم تمام شده است:
- فیوز مینیاتوری تابلوی پارکینگ و کلید قطعکن کنار جک را کنترل کنید. باز کردن محفظهٔ برد و اندازهگیری روی ترمینالها با برق وصل، کار تعمیرکار است.
- همان فرمان را از دو مسیر بدهید: یک بار با ریموت و یک بار با کلید دیواری. اگر یکی کار کرد، موتور و گیربکس از فهرست مظنونها بیرون میروند.
- درگیر بودن خلاصکن هر دو جک را کنترل کنید؛ خلاصکن نیمهرها دقیقاً تصویر «یک لنگه کار نمیکند» را میسازد.
- برق درب را قطع کنید و هر لنگه را با دست از حالت بسته تا انتهای باز ببرید. هر نقطهای که سفت شد، همانجا ریشهٔ کار است.
- کف مسیر لنگه را نگاه کنید؛ رد سایش تازه روی کف یا روی رنگ لبه یعنی لنگه افتاده و مسئله مکانیکی است.
- فتوسل را با پوشاندن مسیر نور تست کنید و واکنش چراغ نشانگر برد را ببینید.
- خازن هر موتور را جداگانه بسنجید؛ خرابی یکطرفه در یال رایج است. این اندازهگیری با برق قطع و پس از تخلیهٔ خازن، توسط تعمیرکار انجام میشود.
- سلامت هر دو لیمیت را جدا کنترل کنید؛ در انتهای هر مسیر باید یک تیک شنیده شود.
- در آخر گیربکس باز میشود و وضعیت گریس و دندانهها دیده میشود.
مرحلهای که تقریباً همیشه از قلم میافتد مرحلهٔ پنجم است. یک خط سایش تازه روی کف پارکینگ چیزی را میگوید که هیچ مولتیمتری نشان نمیدهد: لنگه دارد بخشی از وزنش را روی زمین میاندازد. تا وقتی آن لنگه تراز نشود، هر قطعهای که عوض شود چند ماه بعد دوباره خراب میشود و صورتحساب دو بار پرداخت شده است.
کدام قطعه مصرفی است و کدام ارزش تعمیر دارد
| قطعه | وضعیت | توضیح |
|---|---|---|
| خازن راهانداز | مصرفی | عمرش را تعداد کارکرد و بار موتور تعیین میکند؛ فقط تعویض میشود |
| باتری ریموت | مصرفی | بسته به تعداد استفاده، سالانه یا زودتر |
| گریس گیربکس | مصرفی | خشک یا آلوده میشود؛ تعویضش خیلی ارزانتر از تعویض دنده تمام میشود |
| بوش مفصل بازو | ساییدنی | منشأ لقی و صدای تق؛ با تعویض بوش، بازو سالم میماند |
| لیمیت سوییچ | تعویضی | قطعهٔ کوچکی است ولی خرابیاش کل الگوی حرکت را به هم میریزد |
| فتوسل | اغلب تنظیمی | بیشتر مواقع تمیزکاری و هممحور کردن جواب میدهد، نه تعویض |
| برد فرمان | گاهی تعمیرپذیر | سوختن یک رله یا فیوز قابل رفع است؛ برد آبدیده معمولاً نه |
| چرخدندهٔ برنجی | تعمیرپذیر | در صورت موجود بودن قطعه تعویض میشود و بدنه سر جایش میماند |
| سیمپیچ موتور | تعمیرپذیر | سیمپیچی مجدد امکانپذیر است و کار کارگاهی است |
این تفکیک در یال بیشتر از ردهٔ اقتصادی معنا دارد. بدنه و گیربکس این جک معمولاً ارزش تعمیر دارند، پس لازم نیست برای یک بوش ساییده یا یک لیمیت سوخته کل مجموعه از دیوار باز شود.
اشتباههای نصبی که در تعمیر یال دوباره دیده میشود
خرابی زودرس در این برند معمولاً ریشهٔ ساخت ندارد، ریشهٔ نصب دارد. مواردی که مدام تکرار میشوند:
- پایه روی دیوار آجری بدون صفحهٔ پخش بار: رولبولت در چند سال در آجر لق میشود و پایه هر بار چند میلیمتر جابهجا میشود؛ همان چند میلیمتر به بازو پیچش میدهد.
- فاصلهٔ پایه تا محور لولا خارج از هندسهٔ بازو: بازو یا کورس کامل را نمیرود یا در انتها به توقف داخلی خودش میخورد. نتیجه دربی است که کامل باز نمیشود و کسی نمیداند چرا.
- ورود کابل به جعبهٔ برد از بالا: آب روی غلاف کابل سُر میخورد و مستقیم داخل جعبه میرود. ورودی باید از پایین باشد یا کابل پیش از ورود یک حلقهٔ آویز داشته باشد.
- اجرای کابل روکار روی دیوار رو به آفتاب: عایق در دو سه سال ترک میخورد و اتصالی فصلی میسازد که فقط در روزهای بارانی خودش را نشان میدهد.
- عبور کابل فتوسل از داخل لولهٔ کابل برق موتور: نویز القایی روی خط فتوسل فرمانهای تصادفی میسازد و تشخیصش سالها بعد وقتگیر است.
- وصل نکردن بدنه به سیم ارت: علاوه بر مسئلهٔ ایمنی، بُرد گیرندهٔ ریموت را بدون دلیل ظاهری کم میکند.
برنامهٔ سرویس و دلیل ترتیبش
برای درب خانگی سالی یک بار و برای پارکینگ پرتردد هر شش ماه. کارها به همین ترتیب انجام میشوند:
- آزاد کردن خلاصکن و بردن هر لنگه با دست از ابتدا تا انتها؛ این اولین کار است، نه آخرین
- روغنکاری محور لولاها و گریسکاری مفصل میانی بازو
- گرفتن سر بازو و تکان دادن جانبی، برای سنجش لقی بوش
- سفت کردن پیچ پایه و پیچهای بازو، که با لرزش هر سال کمی شل میشوند
- تمیز کردن شیشهٔ فرستنده و گیرندهٔ فتوسل و کنترل هممحوری
- اندازهگیری خازن دو موتور و دیدن اینکه کدامیک از دیگری عقب افتاده
- کنترل غلاف کابل در نقطهای که با حرکت درب خم و راست میشود
- آزاد و درگیر کردن خلاصکن هر دو جک، در یک روز عادی و با برق وصل
ترتیب این فهرست اتفاقی نیست و از یک قاعدهٔ ساده میآید: هیچ عدد الکتریکی روی دربی که سفت است معنای درستی ندارد. لولای خشک، خازن سالم را هم در چند ماه پایین میآورد؛ پس سنجیدن خازن پیش از روان کردن لنگه فقط یک عدد بیفایده به دست میدهد. کار مکانیکی مقدم است و اندازهگیری بعد از آن معنا پیدا میکند.
علامتهایی که چند هفته زودتر ظاهر میشوند
یال معمولاً یکشبه از کار نمیافتد. ترتیب زیر همان ترتیبی است که در عمل دیده میشود:
- مکث کوتاه در لحظهٔ شروع؛ اول فقط صبحهای سرد، بعد در تمام روز
- صدای شروع حرکت از یک تق کوتاه به یک تق دوتایی تبدیل میشود
- لنگهای که همیشه اول به انتها میرسید، حالا دوم میرسد
- زوزهٔ یکنواخت از داخل بدنه، بلندتر در نیمهٔ اول مسیر که بار بیشتر است
- ریموتی که باید نزدیکتر بروید تا جواب بدهد، با وجود باتری نو
- جا ماندن چند سانتیمتری درب در انتهای بسته شدن
از بین اینها زوزه را جدیتر بگیرید. صدای یکنواخت و سوتمانند یعنی لایهٔ روانکار بین حلزون و چرخدنده نازک شده و دو فلز مستقیم روی هم میروند. از آن لحظه هر چرخه مقدار کمی برنج از دندانه برمیدارد و همان براده، خودش سرعت سایش را بیشتر میکند. گریسکاری در این مرحله کار کوچکی است؛ چند ماه بعد دیگر گریس مسئله را حل نمیکند.
جک یال در سرما
کند شدن جک در زمستان شکایت رایجی است و همیشه هم به معنی خرابی نیست. گریس گیربکس در دمای پایین غلیظتر میشود و موتور برای شکستن همان غلظت، در چند ثانیهٔ اول جریان بیشتری میکشد. اگر جک سالم و درب روان باشد، بعد از دو سه چرخه رفتارش عادی میشود.
چیزی که طبیعی نیست، ماندن این کندی بعد از گرم شدن مجموعه است، یا هوم کردن موتور در اولین فرمان صبح و راه افتادنش با فرمان دوم. حالت دوم تقریباً همیشه یعنی خازن روی مرز افتاده و سرما فقط زودتر رونماییاش کرده است. اگر کندی زمستانی هر سال از سال قبل بدتر میشود، گریس گیربکس باید تخلیه شود و گریسی با گرید مناسب دمای پایین جایش را بگیرد.
مرز کار ساکن و کار تعمیرکار
| کار | ساکن ساختمان | چرا |
|---|---|---|
| تعویض باتری ریموت | بله | ابزار نمیخواهد و روی هیچ تنظیمی اثر ندارد |
| پاک کردن گردوخاک شیشهٔ فتوسل | بله | گردوخاک شایعترین علت برگشت بیدلیل درب است |
| روغنکاری لولای هر دو لنگه | بله | بیشترین اثر را روی عمر گیربکس دارد |
| حرکت دادن دستی لنگه با خلاصکن آزاد | بله | سادهترین راه جدا کردن ایراد مکانیکی از الکتریکی |
| نگاه کردن به رد سایش کف پارکینگ | بله | یک نگاه است، بدون باز کردن هیچ چیز |
| تنظیم لیمیت انتهای مسیر | با احتیاط | تنظیم زیادهروانه لنگهها را با فشار به هم میرساند |
| لرن کردن ریموت تازه | با احتیاط | فشار بیش از حد روی دکمهٔ لرن، کد همهٔ ریموتهای ساکنان را پاک میکند |
| سنجش یا تعویض خازن | خیر | پایههای خازن حتی پس از قطع برق هم میتوانند بار داشته باشند |
| باز کردن محفظهٔ برد با برق وصل | خیر | ترمینال ورودی ۲۲۰ ولت است و روی این رده حفاظ ندارد |
| از مدار خارج کردن فتوسل | خیر | قطعهٔ ایمنی است؛ بدون آن درب روی مانع بسته میشود |
| باز کردن گیربکس | خیر | بستن نادرست، تنظیم لقی حلزون را به هم میزند |
چه چیزی هزینهٔ تعمیر یال را میسازد
بدون بازدید نمیشود عددی گفت، ولی چیزهایی که هزینه را جابهجا میکنند مشخصاند: کدام قطعه خراب شده، ایراد یکطرفه است یا هر دو جک را گرفته، کار در محل تمام میشود یا موتور باید به کارگاه برود، و قطعهٔ سازگار با همین مدل الان در دسترس هست یا باید تهیه شود.
در یال، تعویض خازن و فتوسل و لیمیت، تنظیم لیمیت و تأخیر لنگه، تعویض بوش مفصل و گریسکاری گیربکس همگی کارهای در محل هستند. سیمپیچی موتور و تعویض چرخدندهٔ برنجی کار کارگاهی است و موتور باید باز شود.
چیزی که بیشترین اثر را روی رقم نهایی دارد، ترتیب کار است. اگر پیش از سفارش قطعه یک بار مسیر تشخیص طی شود، در بخش قابل توجهی از موارد معلوم میشود مسئله با تنظیم یا تمیزکاری حل میشود و اصلاً قطعهای لازم نیست. سفارش قطعه از روی حدس، هم قطعه را روی دست میگذارد و هم علت واقعی را پنهان نگه میدارد.
پرسشهای پرتکرار
جک یال روی لنگهٔ بلند و فلزی پر جواب میدهد؟
تا حدود همان طول و وزنی که در جدول آمده، بله. ولی لنگهٔ ورقکوبیشده در طول یکسان چند برابر لنگهٔ مشبک وزن دارد و بادگیر هم هست. روی چنین دربی، سلامت لولا و نصب قفل برقی بیشتر از انتخاب یک مدل بزرگتر اثر میگذارد.
چرا یکی از دو لنگه کندتر از دیگری شده؟
دو علت اصلی دارد: افت خازن همان طرف، یا خشک شدن لولای همان ستون. ستونی که بیشتر در آفتاب و باران است زودتر خشک میشود، پس اختلاف سرعت لزوماً ایراد الکتریکی نیست. اول هر دو لنگه را با خلاصکن آزاد و با دست مقایسه کنید.
خازن را عوض کردیم ولی موتور باز هوم میکند؛ مشکل کجاست؟
سه احتمال میماند: ظرفیت خازن نو با عدد اسمی نمیخواند، بازو داخل گیربکس گیر کرده، یا سیمپیچ راهانداز موتور قطع شده است. اگر با آزاد کردن خلاصکن موتور آزادانه میچرخد، مسئله مکانیکی است؛ اگر باز هم هوم میکند، موتور باید باز شود.
صدای گیربکس چقدرش طبیعی است؟
یک همهمهٔ یکنواخت و کم که در طول مسیر تغییر نمیکند طبیعی است. سوت تیز، صدایی که در نیمهٔ اول مسیر بلندتر میشود، یا هر صدای فلز روی فلز نشانهٔ کم شدن روانکار است. سادهترین معیار، مقایسهٔ صدای دو جک روی یک درب است، چون هر دو در یک شرایط کار کردهاند.
کدام کارهای تعمیر یال در محل انجام میشود؟
تعویض خازن، فتوسل و لیمیت، تنظیم برد و لیمیت، رفع نویز خط فتوسل، تعویض بوش مفصل و گریسکاری گیربکس در محل قابل انجام است. سیمپیچی موتور و تعویض چرخدندهٔ برنجی نیاز به انتقال موتور به کارگاه دارد.
