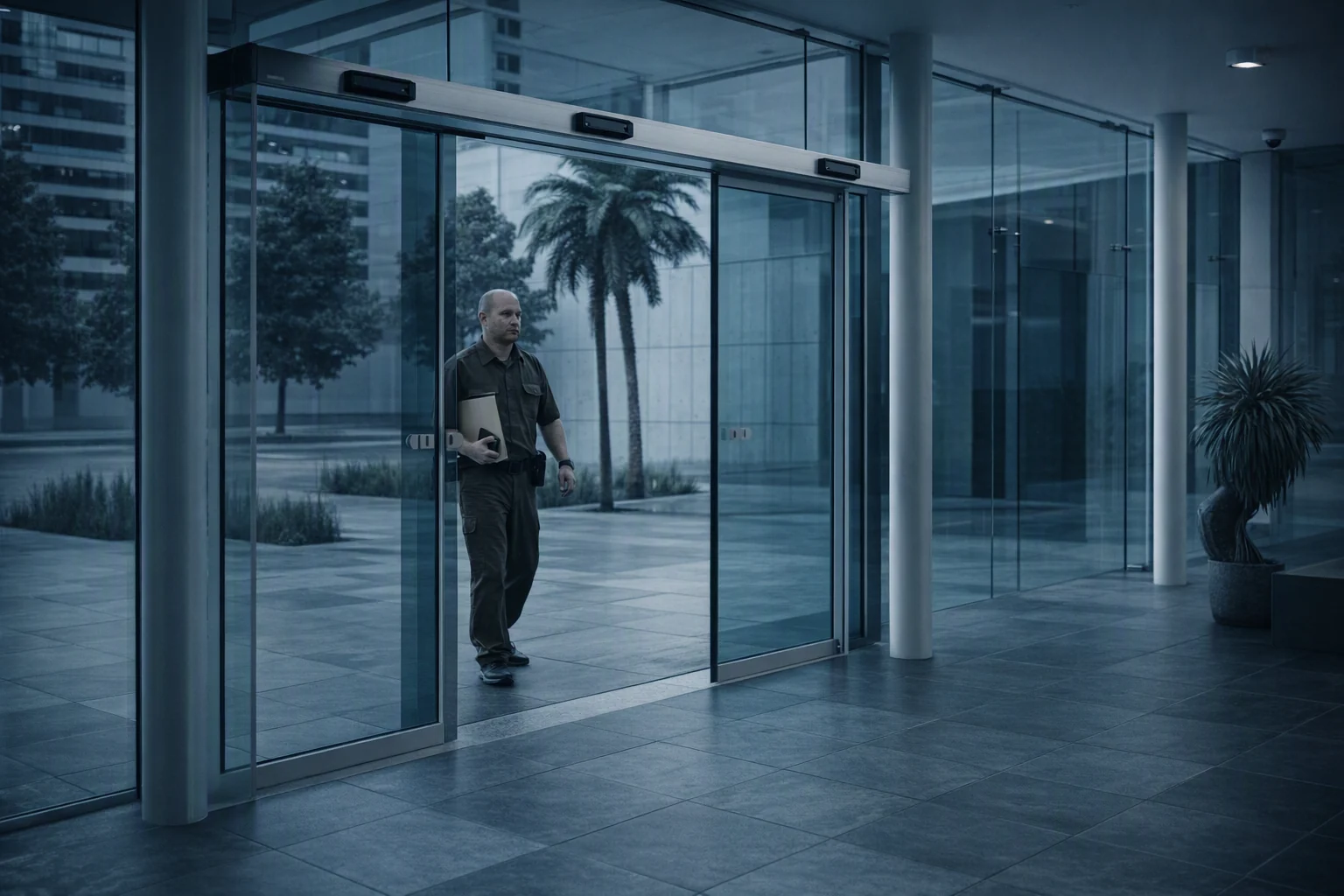

نحوه عملکرد سنسورهای نوری در درب‌های اتوماتیک و نکات نگهداریشان

نحوه عملکرد سنسورهای نوری در درب‌های اتوماتیک موضوعی است که بیشتر خرابی‌های ناگهانی درب به آن برمی‌گردد، اما کمتر کسی پیش از بروز مشکل سراغش می‌رود. سنسور نوری همان چشم هوشمندی است که حضور انسان یا خودرو را تشخیص می‌دهد و به برد کنترل می‌گوید درب باید باز بماند، برگردد یا متوقف شود. تفاوت یک درب ایمن با دربی که به رهگذر ضربه می‌زند، معمولاً نه در موتور و نه در ریل، بلکه در چند میلی‌متر انحراف زاویه‌ی همین سنسور یا یک لایه‌ی نازک گردوغبار روی لنز آن است. بدون سنسور سالم، عملاً درب اتوماتیک نمی‌تواند وظیفه‌ی اصلی خود را انجام دهد.

در این مقاله از پادرا عملکرد دقیق سنسورهای نوری، انواع رایج آن‌ها، نشانه‌های خرابی و روش‌های نگهداری اصولی را با نگاه عیب‌یابی بررسی می‌کنیم. محور اصلی این راهنما یک تفکیک ساده اما تعیین‌کننده است: سنسوری که «زیادی حساس» شده با سنسوری که «کور» شده، دو خرابی کاملاً متفاوت‌اند و دو راه‌حل متفاوت دارند. اگر این دو را از هم تشخیص دهید، بیشتر مواقع بدون تعویض قطعه مشکل حل می‌شود.

جدول نحوه عملکرد سنسورهای نوری در درب‌های اتوماتیک و نکات نگهداری

سنسور نوری چیست و چه نقشی در درب اتوماتیک دارد؟

سنسور نوری یا فتوسل (Photo Sensor) وسیله‌ای است که با استفاده از پرتوهای مادون قرمز یا لیزر، حضور یا حرکت افراد و اجسام را تشخیص می‌دهد. این سنسور معمولاً از دو بخش تشکیل شده است: فرستنده (Emitter) و گیرنده (Receiver). فرستنده پرتو نوری نامرئی را ارسال می‌کند و گیرنده آن را دریافت می‌کند. زمانی که مانعی بین این دو قرار گیرد، ارتباط قطع شده و سیستم فرمان باز یا توقف درب را صادر می‌کند.

نقش اصلی سنسور نوری در درب‌های اتوماتیک عبارت است از:

• جلوگیری از برخورد درب با افراد یا اجسام (ایمنی)

• افزایش سرعت و راحتی در تردد

• صرفه‌جویی در مصرف انرژی با باز و بسته شدن هوشمندانه درب

تفاوت سنسور ایمنی با سنسور فرمان

نکته‌ای که در بیشتر مقاله‌ها از قلم می‌افتد این است که یک درب اتوماتیک استاندارد دو خانواده‌ی سنسور دارد و اشتباه گرفتن آن‌ها باعث عیب‌یابی نادرست می‌شود. سنسور فرمان (معمولاً بالای درب و رو به بیرون) وظیفه دارد نزدیک شدن فرد را ببیند و درب را باز کند. سنسور ایمنی یا همان فتوسل جفتی، پایین و در دو طرف بازشو نصب می‌شود و وظیفه‌اش فقط جلوگیری از بسته شدن روی مانع است. اگر درب باز نمی‌شود، مشکل سمت سنسور فرمان است؛ اگر درب باز می‌شود ولی بسته نمی‌شود یا مدام برمی‌گردد، مقصر تقریباً همیشه فتوسل ایمنی است.

انواع سنسورهای نوری در درب‌های اتوماتیک

برای انتخاب درست سنسور، آشنایی با انواع آن ضروری است. هر نوع سنسور بر اساس مکانیزم عملکرد، کاربرد و نقطه‌ضعف خاص خود را دارد.

• سنسور مادون قرمز فعال (Active Infrared): پرتو مادون قرمز را ارسال و دریافت می‌کند و قطع شدن پرتو را به‌عنوان مانع می‌شناسد. پرکاربردترین سنسور در درب‌های اتوماتیک است و نقطه‌ضعفش حساسیت به گردوغبار روی لنز است.

• سنسور مادون قرمز غیرفعال (Passive Infrared - PIR): تغییر دمای محیط ناشی از حرکت انسان یا حیوان را تشخیص می‌دهد. برای مکان‌های پرتردد کاربرد زیادی دارد، اما در گرمای شدید تابستان دقتش افت می‌کند.

• سنسور لیزری: دقت و برد بالاتری دارد و برای محیط‌های صنعتی یا درب‌های بزرگ استفاده می‌شود. در عوض به لرزش سازه و جابه‌جایی پایه بسیار حساس است.

• سنسور ترکیبی: ترکیبی از مادون قرمز و مایکروویو برای افزایش دقت و کاهش خطای تشخیص؛ گزینه‌ی مناسب ورودی‌هایی که هم تردد پیاده و هم عبور خودرو دارند.

نحوه عملکرد سنسورهای نوری گام به گام

در ساده‌ترین حالت، سنسور نوری با ارسال یک پرتو نامرئی و دریافت بازتاب یا قطع آن، وجود مانع را تشخیص می‌دهد. این فرآیند به شکل زیر انجام می‌شود:

1. ارسال سیگنال: فرستنده پرتو نوری یا مادون قرمز را به سمت گیرنده می‌فرستد.

2. دریافت سیگنال: در حالت عادی، گیرنده پرتو را دریافت می‌کند و درب در وضعیت پایدار باقی می‌ماند.

3. قطع یا تغییر پرتو: اگر جسم یا فردی وارد محدوده شود، پرتو قطع می‌شود.

4. ارسال فرمان: مدار الکترونیکی سنسور سیگنال قطع‌شده را تشخیص داده و فرمان باز شدن یا توقف درب صادر می‌شود.

5. بازگشت به حالت عادی: پس از خروج مانع، ارتباط فرستنده و گیرنده دوباره برقرار می‌شود و برد اجازه‌ی بسته شدن می‌دهد.

این فرآیند در کسری از ثانیه اتفاق می‌افتد و باعث می‌شود افراد بدون نیاز به لمس درب، به‌راحتی عبور کنند. توجه داشته باشید که سنسور خودش تصمیم‌گیرنده نیست؛ فقط یک وضعیت «باز/بسته» به برد گزارش می‌کند. به همین دلیل خرابی سنسور و خرابی برد می‌توانند نشانه‌ی یکسانی داشته باشند و تشخیص نهایی نیاز به تست جداگانه‌ی مدار سنسور دارد.

عیب‌یابی سنسور: تشخیص کاذب در برابر عدم تشخیص

همه‌ی خرابی‌های سنسور نوری در دو دسته جای می‌گیرند. در دسته‌ی اول سنسور چیزی می‌بیند که وجود ندارد (تشخیص کاذب) و درب بی‌دلیل باز می‌ماند یا مدام برمی‌گردد. در دسته‌ی دوم سنسور چیزی را که هست نمی‌بیند (عدم تشخیص) و درب روی مانع بسته می‌شود؛ این حالت خطرناک‌تر است و باید فوراً رسیدگی شود. جدول زیر مسیر تشخیص را کوتاه می‌کند.

جدول نشانه، علت احتمالی و اقدام

مشکلات رایج سنسورهای نوری

با وجود مزایا، سنسورها ممکن است دچار مشکلاتی شوند که عملکرد درب را مختل می‌کند. شناخت این موارد کمک می‌کند پیش از آنکه خرابی به توقف کامل درب برسد، آن را مهار کنید.

• کثیف شدن لنز سنسور: گرد و غبار یا باران باعث کاهش دقت عملکرد می‌شود و شایع‌ترین علت مراجعه است.

• اختلال در سیم‌کشی: شل شدن یا قطع سیم‌ها سیگنال را مختل می‌کند و معمولاً خطای متناوب می‌سازد.

• نور خورشید یا منابع قوی نوری: می‌تواند گیرنده را اشباع کند و باعث تشخیص اشتباه شود.

• خرابی گیرنده یا فرستنده: قطعات الکترونیکی ممکن است به مرور زمان یا بر اثر نوسان برق بسوزند.

• جابه‌جایی مکانیکی پایه: ضربه‌ی خودرو یا چرخ دستی، زاویه‌ی سنسور را بدون آنکه ظاهر آن تغییر کند به هم می‌زند.

نکات مهم در نگهداری سنسورهای نوری

برای اینکه سنسور همیشه دقیق کار کند، رعایت نکات نگهداری ضروری است. نگهداری سنسور نوری هزینه‌ی تقریباً صفر دارد اما بیشترین بازده را در طول عمر درب ایجاد می‌کند.

• تمیز کردن دوره‌ای: حداقل ماهی یک‌بار سطح سنسور با دستمال نرم تمیز شود.

• بررسی محل نصب: ارتفاع و زاویه نصب باید استاندارد باشد تا کارایی بهینه داشته باشد.

• بازرسی سیم‌کشی: اتصالات باید محکم و بدون زنگ‌زدگی باشند.

• سرویس دوره‌ای: بهتر است سالی یک یا دو بار توسط تکنسین بررسی کامل انجام شود.

• محافظت در برابر باران: در صورت نصب در فضای باز، استفاده از قاب محافظ الزامی است.

تست ساده‌ای که هر بهره‌بردار می‌تواند انجام دهد

یک تست غیرتخصصی اما بسیار گویا وجود دارد: هنگام بسته شدن درب، جسمی بی‌ارزش و مقاوم مانند یک جعبه‌ی مقوایی را در مسیر بازشو قرار دهید. درب سالم باید پیش از تماس متوقف شود یا برگردد. اگر برخورد کرد، سنسور ایمنی عملاً از کار افتاده است و استفاده از درب تا رفع عیب توصیه نمی‌شود. این تست را ماهانه و همیشه در همان نقطه انجام دهید تا تغییر رفتار سیستم را در طول زمان بسنجید.

مزایا و کاربرد سنسورهای نوری در مکان‌های مختلف

سنسورهای نوری مزایای فراوانی دارند که باعث شده حضورشان در درب‌های اتوماتیک ضروری باشد: ایمنی بالا و جلوگیری از برخورد درب با افراد یا خودروها، سرعت واکنش کمتر از یک ثانیه، صرفه‌جویی در انرژی چون درب فقط هنگام نیاز باز می‌شود، بهداشت بیشتر به دلیل حذف تماس دست با درب، و دوام طولانی در صورت انتخاب قطعه‌ی باکیفیت.

این سنسورها بسته به نوع و قدرتشان در محیط‌های متنوعی کاربرد دارند: فروشگاه‌ها و مراکز خرید برای تسهیل ورود و خروج مشتریان؛ بیمارستان‌ها برای افزایش بهداشت و جلوگیری از تماس دست‌ها با سطوح؛ پارکینگ‌ها برای جلوگیری از برخورد درب با خودروها؛ و کارخانه‌ها و انبارها برای درب‌های صنعتی بزرگ که هم‌زمان به ایمنی و سرعت نیاز دارند. هرچه تردد بیشتر و محیط آلوده‌تر باشد، فاصله‌ی سرویس دوره‌ای باید کوتاه‌تر شود.

انتخاب سنسور نوری مناسب

برای انتخاب بهترین سنسور نوری باید به عوامل زیر توجه کنید:

• نوع درب (شیشه‌ای، صنعتی، پارکینگی و...)

• میزان تردد روزانه

• شرایط محیطی (نور خورشید، باران، گرد و غبار)

• برند و کیفیت ساخت

• خدمات پس از فروش

مقایسه کیفی گزینه‌های رایج

جمع‌بندی

سنسورهای نوری، چشمان هوشمند درب‌های اتوماتیک هستند که امنیت، راحتی و سرعت در تردد را فراهم می‌کنند. عملکرد صحیح سنسور به‌طور مستقیم بر کیفیت کارکرد درب اثر می‌گذارد؛ بنابراین انتخاب درست، نصب اصولی و نگهداری منظم اهمیت فراوانی دارد. اگرچه این قطعات کوچک به نظر می‌رسند، در واقع کل سیستم به کارکرد درست آن‌ها وابسته است.

با رعایت نکات ساده‌ای مانند تمیز کردن دوره‌ای، بررسی سیم‌کشی و سرویس منظم، می‌توان عمر سنسور را چندین برابر افزایش داد. مهم‌تر از همه، پیش از تعویض هر قطعه‌ای نخست مشخص کنید که با تشخیص کاذب روبه‌رو هستید یا با عدم تشخیص؛ این یک تصمیم، بیشتر تعویض‌های بی‌مورد را حذف می‌کند.

سوالات متداول درباره سنسورهای نوری و نحوه نگهداری آن‌ها

سنسور نوری در درب اتوماتیک چگونه کار می‌کند؟

سنسور از یک فرستنده و گیرنده مادون‌قرمز تشکیل شده است. فرستنده پرتوی نامرئی می‌فرستد و گیرنده آن را دریافت می‌کند. وقتی خودرو یا انسان بین آن‌ها قرار می‌گیرد و پرتو قطع می‌شود، برد کنترل فرمان توقف یا بازگشت درب را صادر می‌کند.

چرا سنسورهای نوری گاهی بدون دلیل عمل می‌کنند؟

این حالت «تشخیص کاذب» نام دارد. وجود گردوغبار روی لنز، نفوذ رطوبت، تابش مستقیم نور خورشید، انعکاس از سطوح براق، شل‌شدن پایه سنسور یا ضعف در اتصالات می‌تواند باعث ارسال سیگنال اشتباه شود. معمولاً با تمیزکردن لنز و تنظیم مجدد زاویه برطرف می‌شود.

بهترین روش تمیز کردن سنسور نوری چیست؟

از دستمال نرم و خشک یا کمی مرطوب بدون مواد شیمیایی قوی استفاده کنید و به لنز فشار نیاورید. حلال، الکل غلیظ و دستمال زبر پوشش لنز را کدر می‌کنند. انجام این کار ماهی یک‌بار برای بیشتر محیط‌ها کافی است.

سنسور نوری هر چند وقت یک‌بار باید تنظیم یا بررسی شود؟

در شرایط معمول هر ۲ تا ۳ ماه و در محیط‌های پرگردوغبار یا پرتردد ماهی یک‌بار توصیه می‌شود. بررسی شامل چک‌کردن زاویه، ارتفاع، محکم بودن پیچ‌ها و سلامت سیم‌کشی است.

اگر سنسور خراب شود، آیا درب اتوماتیک از کار می‌افتد؟

بله، بیشتر درب‌های اتوماتیک برای جلوگیری از خطرات ایمنی، هنگام خرابی سنسور یا قطع سیگنال حرکت را متوقف می‌کنند یا در حالت ایمن باز می‌مانند. این رفتار عیب نیست بلکه یک ویژگی حفاظتی است و باید سریعاً سنسور تعمیر یا تعویض شود.

آیا می‌توان سنسور نوری را موقتاً غیرفعال کرد؟

خیر، این کار به‌هیچ‌وجه توصیه نمی‌شود. غیرفعال کردن فتوسل ایمنی یعنی حذف تنها لایه‌ای که مانع بسته شدن درب روی انسان یا خودرو می‌شود. اگر درب به‌دلیل خرابی سنسور کار نمی‌کند، راه‌حل درست تعویض قطعه است نه بای‌پس کردن آن.
