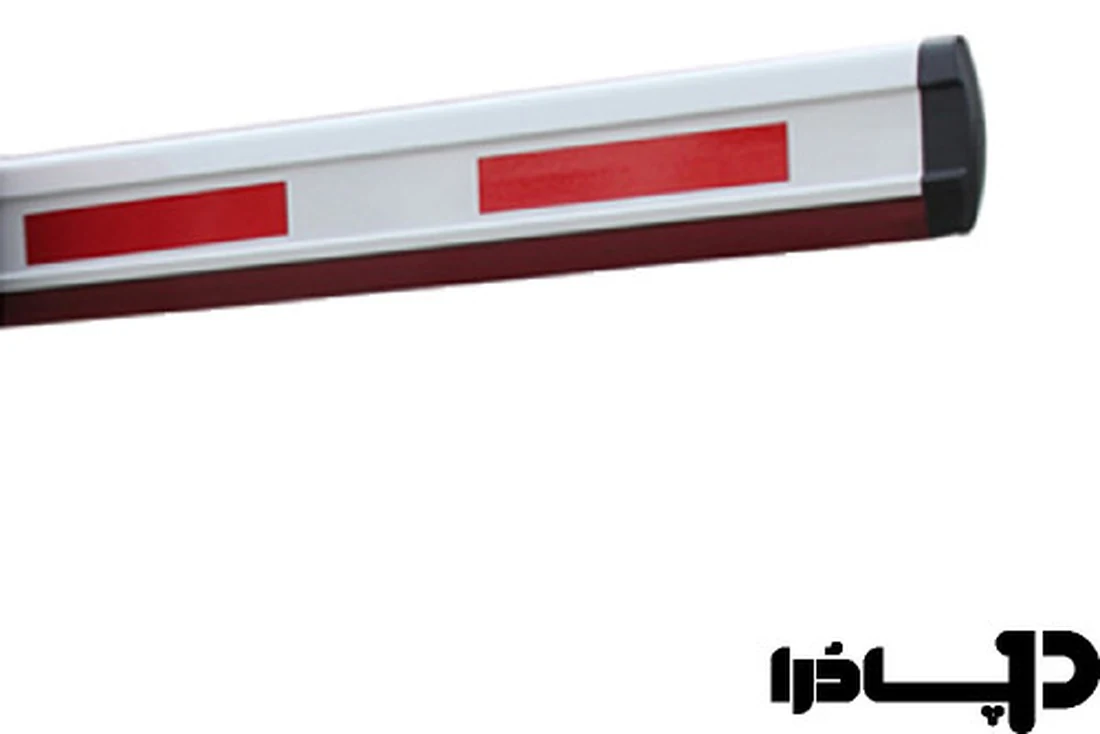

بوم راهبند | انواع، مشخصات و نکات تعویض

بوم راهبند همان بازوی افقی است که مسیر را می‌بندد. ساده‌ترین جزء راهبند به نظر می‌رسد — یک لولهٔ آلومینیومی — ولی انتخاب و نصب درست آن مستقیماً روی عمر موتور و گیربکس اثر می‌گذارد، چون تمام گشتاوری که موتور تحمل می‌کند از همین قطعه می‌آید.

این صفحه به سه سؤال پاسخ می‌دهد: چه انواعی وجود دارد، چطور طول و نوع درست انتخاب می‌شود، و در تعویض چه نکاتی نباید فراموش شود.

انواع بوم راهبند

تقسیم‌بندی اصلی بر اساس مقطع و شکل حرکت است.

انتخاب بین گرد و بیضی معمولاً از روی طول انجام می‌شود. هرچه بوم بلندتر باشد، خیز انتهایی آن بیشتر می‌شود و همان خیز، لرزش و ضربه در انتهای مسیر می‌سازد. برای طول‌های بلند، مقطع بیضی گزینهٔ درست‌تری است.

چرا طول بوم مهم‌ترین عدد است

گشتاور وارد بر گیربکس با طول بوم رابطهٔ مستقیم دارد. یک بوم که دو برابر بلندتر است، با همان وزن در واحد طول، گشتاوری چند برابر تولید می‌کند. برای همین سازنده برای هر مدل راهبند یک سقف طول اعلام می‌کند و آن سقف، پیشنهاد نیست.

بستن بوم بلندتر از حد مجاز، راهبند را از کار نمی‌اندازد و دقیقاً به همین دلیل خطرناک است: دستگاه کار می‌کند، کاربر مشکلی نمی‌بیند، و در عرض یکی دو سال گیربکس و فنر تعادل تمام می‌شوند. وقتی راهبندی زودتر از انتظار خراب می‌شود، طول بوم اولین چیزی است که باید بررسی شود.

قاعدهٔ عملی: بوم باید کمی بلندتر از عرض مسیر باشد، نه خیلی بلندتر. هر سانتی‌متر اضافه بدون فایده، بار روی مکانیزم را زیاد می‌کند. اگر بوم موجود بلندتر از نیاز است، کوتاه کردن آن — با رعایت تعادل مجدد فنر — از هر تعمیری مؤثرتر است.

فنر تعادل و بوم؛ یک زوج جدانشدنی

داخل ستون راهبند یک یا چند فنر وزن بوم را خنثی می‌کند تا موتور عملاً یک بازوی بی‌وزن را حرکت بدهد. این تعادل برای وزن و طول مشخصی تنظیم شده است. به همین دلیل هر بار که بوم عوض می‌شود — حتی با بومی هم‌طول ولی از نوع دیگر — تعادل باید دوباره تنظیم شود.

این مرحله در تعویض‌های عجولانه معمولاً حذف می‌شود و نتیجه‌اش بلافاصله دیده نمی‌شود. بوم سنگین‌تر روی فنر تنظیم‌نشده، یعنی موتور در هر بار بالا بردن با تمام توان کار می‌کند؛ بوم سبک‌تر یعنی فنر بازو را به بالا پرتاب می‌کند و در انتهای مسیر ضربه می‌زند.

آزمون تعادل، ساده‌ترین سنجش وضعیت بوم

برق راهبند را قطع کنید و بوم را در زاویهٔ حدود ۴۵ درجه رها کنید. بوم متعادل تقریباً در همان زاویه می‌ماند. اگر به‌سرعت پایین بیفتد، فنر برای وزن بوم فعلی کم‌کشش است؛ اگر به بالا برگردد، کشش بیش از حد است. هر دو حالت پیش از آنکه به خرابی گیربکس تبدیل شوند با رگلاژ برطرف می‌شوند و همین یک آزمون، بیشتر تشخیص‌های نادرست را حذف می‌کند.

بوم خم‌شده صاف نمی‌شود

برخورد خودرو با بوم اتفاق نادری نیست و در بیشتر موارد بوم آلومینیومی خم می‌شود. وسوسهٔ صاف کردن آن قابل درک است، ولی جواب نمی‌دهد: آلومینیوم بعد از تغییر شکل پلاستیک، در همان نقطه ساختار دانه‌بندی‌اش تغییر کرده و مقاومت اولیه‌اش را از دست داده است.

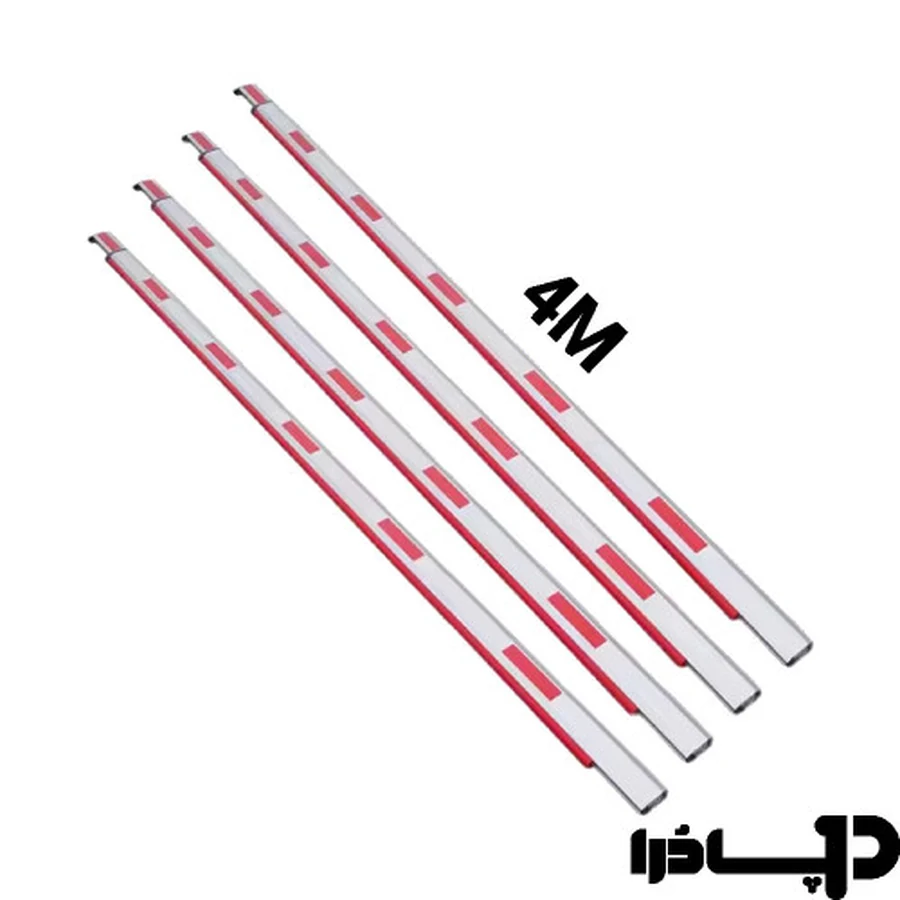

بوم 4 متری ایرانی راهبند فادینی مدل BAYT980

5 |استعلام موجودی

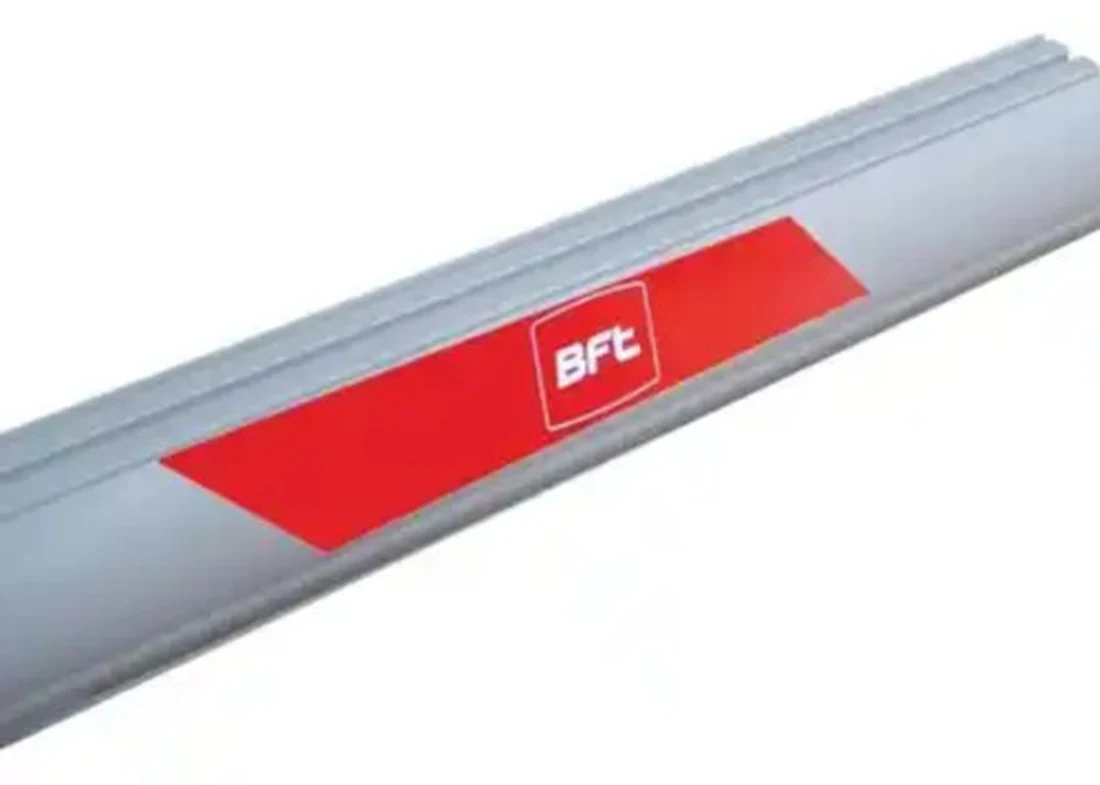

میله راهبند BFT میکل آنجلو Michael Angelo مستطیل 6 متری

5 |استعلام موجودی

نتیجه این است که بوم صاف‌شده در همان نقطه با نیروی کمتری دوباره خم می‌شود و در نهایت می‌شکند. برای قطعه‌ای که بالای سر خودرو و گاهی عابر پیاده حرکت می‌کند، این ریسک پذیرفتنی نیست. تنها راه درست، تعویض است.

هم‌زمان با تعویض بوم، دو چیز دیگر هم باید بررسی شود: سلامت پین محافظ در اتصال بوم به فلنج، و وضعیت خود فلنج. پین محافظ عمداً ضعیف ساخته شده تا در برخورد بشکند و ضربه را از گیربکس دور کند؛ اگر کسی آن را با پیچ محکم جایگزین کرده باشد، ضربهٔ بعدی مستقیم به مکانیزم می‌رسد.

نشانه‌هایی که می‌گوید بوم باید تعویض شود

تصمیم تعویض بوم لازم نیست تا لحظهٔ شکستن به تعویق بیفتد. چند نشانه هست که پیش از آن دیده می‌شود:

• انحنای دائمی در بوم که در حالت افقی و بدون بار هم دیده می‌شود.
• ترک مویی نزدیک محل اتصال به فلنج یا در نقطهٔ برخورد قبلی.
• افزایش خیز انتهایی در مقایسه با حالت اولیهٔ همان بوم.
• لرزش تازه‌ای که در پایان مسیر شکل گرفته و با رگلاژ فنر برطرف نمی‌شود.
• شل شدن مکرر پیچ‌های فلنج، که نشانهٔ ناهم‌محوری بوم با نشیمن است.

سه مورد نخست دلیل کافی برای تعویض هستند. دو مورد آخر ممکن است ریشه در فلنج یا نشیمن داشته باشند و نه در خود بوم؛ به همین دلیل باید هر دو قطعه هم‌زمان بازبینی شوند تا بوم نو در همان شرایط پیشین قرار نگیرد.

نکات نصب و تعویض

1. راهبند را خاموش و بوم را در حالت افقی قرار دهید.
2. پیچ‌های فلنج را باز و بوم قدیمی را جدا کنید.
3. وضعیت پین محافظ و فلنج را بررسی و در صورت آسیب تعویض کنید.
4. بوم جدید را نصب و پیچ‌ها را با گشتاور یکنواخت سفت کنید.
5. افقی بودن بوم را در حالت پایین با تراز بررسی کنید.
6. کشش فنر تعادل را متناسب با وزن بوم جدید تنظیم کنید.
7. آزمون زاویهٔ ۴۵ درجه را انجام دهید؛ بوم باید در همان زاویه بماند.
8. در راهبندهای انکودردار، فراگیری مسیر را دوباره اجرا کنید.
9. بازتابنده‌ها و لاستیک ضربه‌گیر را نصب و از سلامتشان مطمئن شوید.

مرحلهٔ آخر را جدی بگیرید. بوم راهبند در شب و در نور کم به‌سختی دیده می‌شود و بازتابنده تنها چیزی است که آن را برای راننده قابل تشخیص می‌کند.

پنج خطای رایج در تعویض بوم

1. جایگزینی پین محافظ با پیچ محکم، برای آنکه «دیگر نشکند».
2. حذف مرحلهٔ رگلاژ فنر، به این استدلال که بوم جدید هم‌طول قبلی است.
3. سفت کردن پیچ‌های فلنج با گشتاور نامتوازن، که بوم را کمی کج می‌نشاند.
4. نصب بوم بلندتر از عرض مسیر، به گمان آنکه پوشش بیشتر بهتر است.
5. رها کردن سر لولهٔ بوم بدون درپوش، که راه ورود آب به داخل بوم است.

هیچ‌یک از این پنج خطا بلافاصله نتیجه نمی‌دهد و همین ویژگی، تشخیص را دشوار می‌کند. اثر آن‌ها چند ماه بعد و در قالب خرابی گیربکس، افت فنر یا شکستن بوم ظاهر می‌شود؛ بنابراین اگر راهبندی پس از یک تعویض بوم زودتر از انتظار دچار ایراد شده است، همین فهرست نقطهٔ شروع بازبینی است.

نگهداری بوم

• بازدید دوره‌ای پیچ‌های اتصال به فلنج؛ لرزش آن‌ها را شل می‌کند
• بررسی سلامت بازتابنده‌ها و تعویض نمونه‌های رنگ‌پریده
• بازدید لاستیک ضربه‌گیر از نظر ترک و جدا شدن
• تمیز کردن سطح بوم؛ لایهٔ گرد و غبار بازتابنده‌ها را بی‌اثر می‌کند
• بررسی خیز انتهایی بوم در حالت افقی و مقایسه با حالت اولیه

افزایش تدریجی خیز انتهایی معمولاً یعنی بوم در طول زمان تحت بار خودش نشست کرده یا اتصالش به فلنج لق شده است. هر دو حالت باید پیش از تبدیل شدن به شکستگی بررسی شوند.

بوم و ایمنی عابر پیاده

بوم راهبند برای بستن مسیر خودرو ساخته شده است، نه برای متوقف کردن عابر؛ ولی در عمل در ارتفاعی حرکت می‌کند که برای سر و شانهٔ یک بزرگسال و برای کل قد یک کودک خطرناک است. سه اقدام این ریسک را به‌طور محسوس کم می‌کند: نصب لاستیک ضربه‌گیر در طول بوم، افزودن پردهٔ زیر بوم در ورودی‌هایی که مسیر پیاده جدا ندارند، و اطمینان از سالم بودن سنسور نوری که پیش از پایین آمدن بوم مسیر را می‌سنجد.

نکتهٔ مهم این است که لاستیک ضربه‌گیر و پرده، جانشین سنسور نیستند. آن‌ها شدت آسیب را کم می‌کنند و سنسور از رخ دادن برخورد جلوگیری می‌کند؛ هر یک لایهٔ متفاوتی از ایمنی است و در ورودی‌های پرتردد باید هر سه با هم وجود داشته باشند.

چه کاری از خودتان برمی‌آید

وقتی مدل راهبند معلوم نیست؛ اندازه‌گیری بوم برای سفارش

در ساختمان‌هایی که راهبند چند سال پیش نصب شده، معمولاً نه کاتالوگی مانده و نه کسی مدل دستگاه را می‌داند. برای سفارش بوم جایگزین لازم نیست مدل پیدا شود؛ کافی است چند اندازه از بوم موجود و از فلنج برداشته شود.

عددی که بیشتر از همه اشتباه گرفته می‌شود ضخامت جدار است. دو بوم می‌توانند مقطع بیرونی کاملاً یکسان داشته باشند و یکی به‌مراتب نازک‌تر باشد. بوم نازک سبک‌تر است و در نگاه اول حتی بهتر به نظر می‌رسد چون موتور راحت‌تر آن را بالا می‌برد؛ ولی خیز انتهایی‌اش بیشتر است و در اولین برخورد یا اولین باد شدید خم می‌شود.

عکس این حالت هم پیش می‌آید. بوم ضخیم‌تر از قبلی سنگین‌تر است و فنر تعادلی که برای وزن قدیم تنظیم شده دیگر آن را خنثی نمی‌کند. نتیجه افتادن با ضربه است — همان نشانه‌ای که معمولاً پای خرابی فنر نوشته می‌شود، در حالی که فنر سالم است و فقط برای وزن دیگری تنظیم شده. پیش از تعویض فنر، وزن بوم جدید را با بوم قبلی مقایسه کنید.

بوم حتماً لازم نیست هم‌برند راهبند باشد، ولی دو چیز در بوم غیر اصلی اهمیت دارد. اول درپوش دو سر لوله: سر باز در فضای باز یعنی ورود آب به داخل بوم، و آبی که در لولهٔ افقی جمع می‌شود هم وزن اضافه است و هم در سرما می‌تواند جدارهٔ آلومینیوم را ترک بیندازد. درپوش سر بوم قطعهٔ تزئینی نیست.

دوم رنگ و پوشش. بوم راهبند تمام عمرش زیر آفتاب مستقیم است و پوشش بی‌کیفیت در یکی دو تابستان کدر و پوسته می‌شود. این فقط مسئلهٔ ظاهر نیست: نوار بازتابنده روی سطح پوسته‌شده درست نمی‌چسبد و شب‌ها همان چیزی که باید دیده شود دیده نمی‌شود.

پرسش‌های پرتکرار

بوم خم‌شده را می‌شود صاف کرد؟

نه. آلومینیوم بعد از خم شدن مقاومت اولیه‌اش را در همان نقطه از دست می‌دهد و با نیروی کمتری دوباره خم می‌شود و در نهایت می‌شکند. برای قطعه‌ای که بالای سر خودرو حرکت می‌کند، تعویض تنها راه درست است.

طول بوم را چطور انتخاب کنم؟

کمی بلندتر از عرض مسیر، و حتماً در محدودهٔ سقف اعلام‌شدهٔ همان مدل راهبند. طول اضافه بدون فایده، گشتاور روی گیربکس را زیاد و عمر فنر و مکانیزم را کوتاه می‌کند.

بعد از تعویض بوم چه کاری لازم است؟

تنظیم دوبارهٔ کشش فنر تعادل متناسب با وزن بوم جدید، و در راهبندهای انکودردار اجرای مجدد فراگیری مسیر. بدون این دو، دستگاه کار می‌کند ولی زیر بار نادرست.

بوم گرد بهتر است یا بیضی؟

برای طول‌های کوتاه و متوسط، گرد کافی و ارزان‌تر است. برای طول‌های بلند یا ورودی‌های بادگیر، مقطع بیضی خیز کمتری دارد و لرزش و ضربهٔ انتهای مسیر را کم می‌کند.

پین محافظ چیست و چرا مهم است؟

پینی است در اتصال بوم به فلنج که عمداً ضعیف‌تر ساخته شده تا در برخورد خودرو بشکند و ضربه را از گیربکس دور کند. جایگزینی آن با پیچ محکم، این محافظت را کاملاً از بین می‌برد.

چگونه بفهمم فنر تعادل با وزن بوم می‌خواند؟

برق را قطع کنید و بوم را در زاویهٔ حدود ۴۵ درجه رها کنید. اگر در همان زاویه بماند، تعادل درست است؛ افتادن سریع یعنی کشش کم و برگشت به بالا یعنی کشش زیاد. این آزمون را پس از هر تعویض بوم و در هر سرویس دوره‌ای انجام دهید.

بوم غیر اصلی و ارزان‌تر مشکلی ایجاد می‌کند؟

هم‌برند بودن الزامی نیست، ولی سه مشخصه باید بخواند: مقطع بیرونی، ضخامت جدار و نوع سوراخ‌کاری اتصال. بومی که ضخامت جدار کمتری دارد سبک‌تر است اما خیز بیشتری می‌دهد و در نخستین برخورد یا باد شدید خم می‌شود.

آیا کوتاه کردن بوم موجود کار درستی است؟

اگر بوم بلندتر از عرض مسیر باشد، کوتاه کردن آن بار روی گیربکس را کم می‌کند و اقدام درستی است — اما فقط با برش اصولی، نصب درپوش سر بوم و رگلاژ مجدد فنر. بدون این سه، کوتاه کردن مسئلهٔ تازه‌ای به‌جای مسئلهٔ قبلی می‌سازد.
